RONDELLE CONTACT MOYENNE RONDELLE CONTACT STRIÉE M Inox A2 NFE 25511 M (Modèle : 9253)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A2 » RONDELLE CONTACT MOYENNE RONDELLE CONTACT STRIÉE M Inox A2 NFE 25511 M (Modèle : 9253)

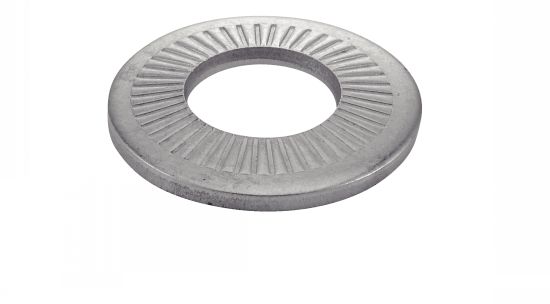

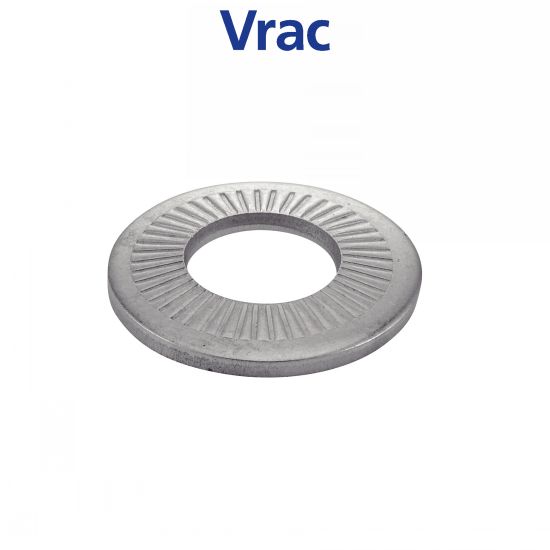

Photos

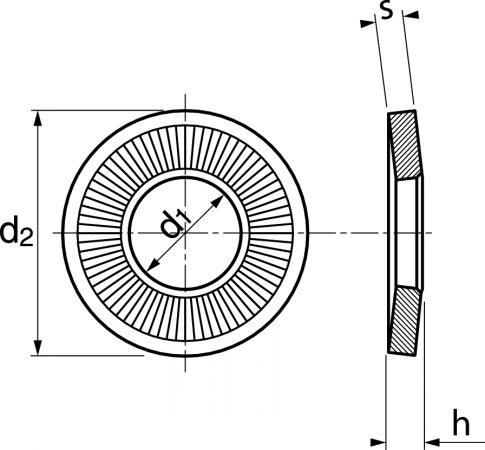

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 925303

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 925303-3 925304-4 925305-5 925306-6 925308-8 925310-10 925312-12 925314-14 925316-16 925320-20

+

d nominal (mm) ---------------------- Tout 3 4 5 6 8 10 12 14 16 20

d1 (mm) ----------- Tout 3,1 4,1 5,1 6,1 8,2 10,2 12,4 14,4 16,4 20,5

d2 (mm) ----------- Tout 8 10 12 14 18 22 27 30 32 40

s (mm) --------- Tout 0,6 0,9 1,1 1,3 1,4 1,6 1,8 2,4 2,8 3,2

h (mm) --------- Tout 1 1,4 1,8 2,1 2,35 2,75 3,1 3,7 4,1 4,9

D

NC

925303-3

3

3,1

8

0,6

1

NC

NC

925304-4

4

4,1

10

0,9

1,4

NC

NC

925305-5

5

5,1

12

1,1

1,8

D

NC

925306-6

6

6,1

14

1,3

2,1

D

NC

925308-8

8

8,2

18

1,4

2,35

D

NC

925310-10

10

10,2

22

1,6

2,75

NC

NC

925312-12

12

12,4

27

1,8

3,1

NC

NC

925314-14

14

14,4

30

2,4

3,7

NC

NC

925316-16

16

16,4

32

2,8

4,1

D

NC

925320-20

20

20,5

40

3,2

4,9

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
