RONDELLE PLATE ÉTROITE ZU RONDELLE ETROITE Inox A2 NFE 25514 Z (Modèle : 9349)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A2 » RONDELLE PLATE ÉTROITE ZU RONDELLE ETROITE Inox A2 NFE 25514 Z (Modèle : 9349)

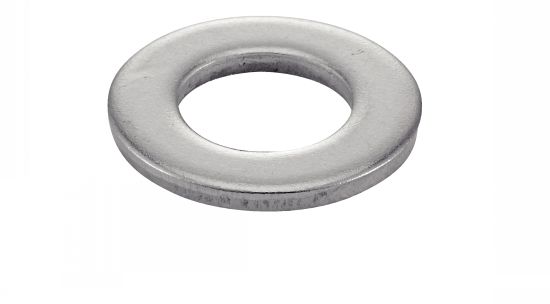

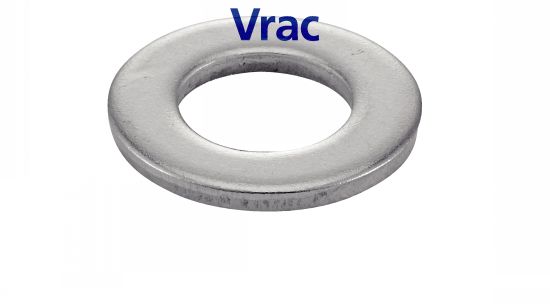

Photos

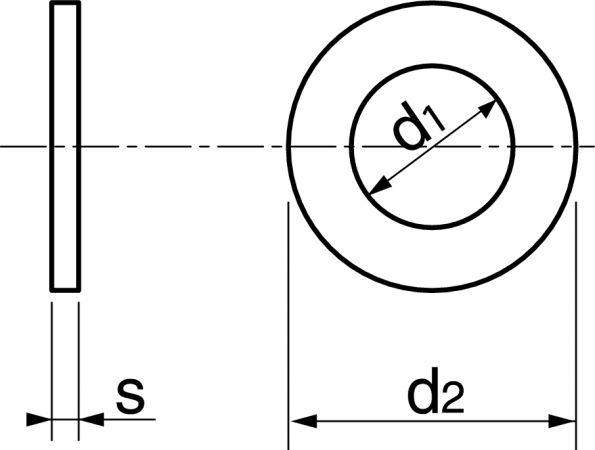

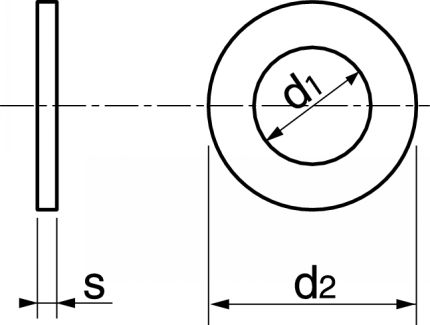

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 934903

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout NC D

Prix * --------- Tout NC

Ref ---- Tout 934903-3 934904-4 934905-5 934906-6 934908-8 934910-10 934912-12 934914-14 934916-16 934918-18 934920-20 934922-22 934924-24 934927-27 934930-30

+

d (mm) --------- Tout 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30

d1 (mm) ----------- Tout 3,4 4,5 5,5 6,6 8,6 10,8 13,3 15,3 17,3 19,3 21,3 23,3 25,3 28,3 31,4

d2 (mm) ----------- Tout 6 8 10 12 16 20 24 27 30 32 36 40 45 48 52

s (mm) --------- Tout 0,8 1 1,2 1,5 2 2,5 3 4

NC

NC

934903-3

3

3,4

6

0,8

D

NC

934904-4

4

4,5

8

0,8

D

NC

934905-5

5

5,5

10

1

D

NC

934906-6

6

6,6

12

1,2

D

NC

934908-8

8

8,6

16

1,5

D

NC

934910-10

10

10,8

20

2

D

NC

934912-12

12

13,3

24

2,5

NC

NC

934914-14

14

15,3

27

2,5

D

NC

934916-16

16

17,3

30

3

D

NC

934918-18

18

19,3

32

3

D

NC

934920-20

20

21,3

36

3

D

NC

934922-22

22

23,3

40

3

D

NC

934924-24

24

25,3

45

4

NC

NC

934927-27

27

28,3

48

4

NC

NC

934930-30

30

31,4

52

4

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
