RONDELLE PLATE EXTRA LARGE LLU RONDELLE XL LARGE Inox A4 NFE 25513 LL (Modèle : 9012)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A4 » RONDELLE PLATE EXTRA LARGE LLU RONDELLE XL LARGE Inox A4 NFE 25513 LL (Modèle : 9012)

Photos

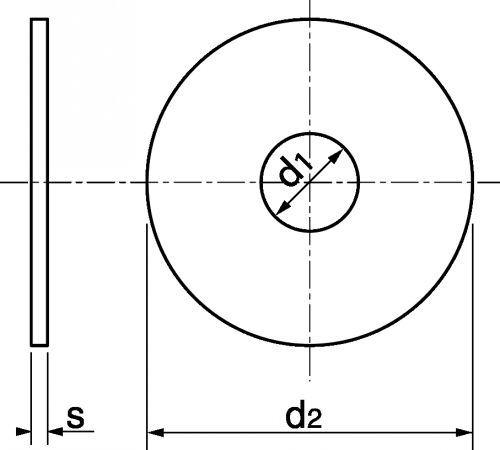

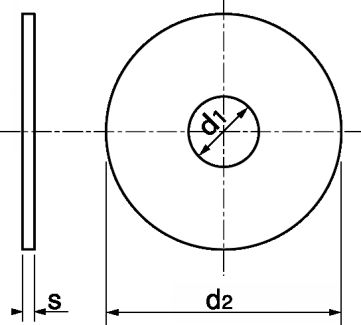

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 901203

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D

Prix * --------- Tout NC

Ref ---- Tout 901203-3 901204-4 901205-5 901206-6 901208-8 901210-10 901212-12 901214-14 901216-16 901218-18 901220-20 901222-22 901224-24 901227-27 901230-30

+

d (mm) --------- Tout 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30

d1 (mm) ----------- Tout 3,4 4,5 5,5 6,6 8,6 10,8 13,3 15,3 17,3 19,3 21,3 23,3 25,3 28,3 31,4

d2 (mm) ----------- Tout 14 16 20 24 30 36 40 45 50 55 60 65 70 75 80

s (mm) --------- Tout 0,8 1 1,2 1,5 2 2,5 3 4

D

NC

901203-3

3

3,4

14

0,8

D

NC

901204-4

4

4,5

16

0,8

D

NC

901205-5

5

5,5

20

1

D

NC

901206-6

6

6,6

24

1,2

D

NC

901208-8

8

8,6

30

1,5

D

NC

901210-10

10

10,8

36

2

D

NC

901212-12

12

13,3

40

2,5

D

NC

901214-14

14

15,3

45

2,5

D

NC

901216-16

16

17,3

50

3

D

NC

901218-18

18

19,3

55

3

D

NC

901220-20

20

21,3

60

3

D

NC

901222-22

22

23,3

65

3

D

NC

901224-24

24

25,3

70

4

D

NC

901227-27

27

28,3

75

4

D

NC

901230-30

30

31,4

80

4

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
