RONDELLE PLATE LARGE LU RONDELLE LARGE Inox A2 NFE 25513 L (Modèle : 9311)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A2 » RONDELLE PLATE LARGE LU RONDELLE LARGE Inox A2 NFE 25513 L (Modèle : 9311)

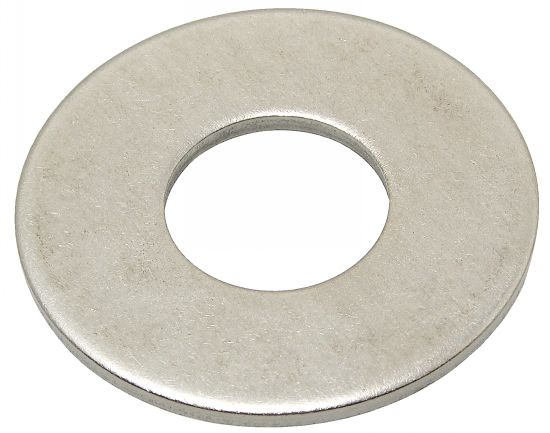

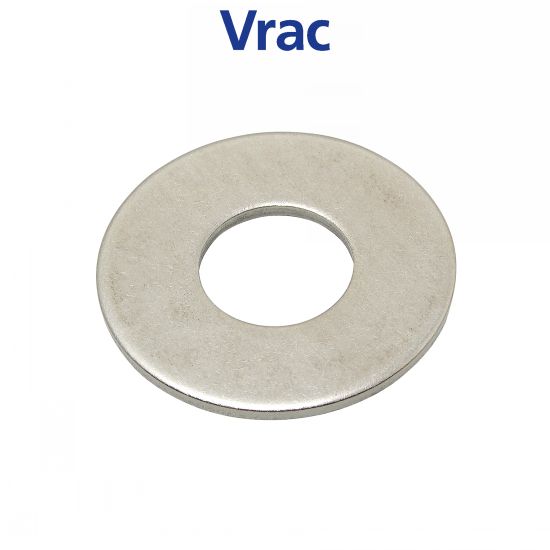

Photos

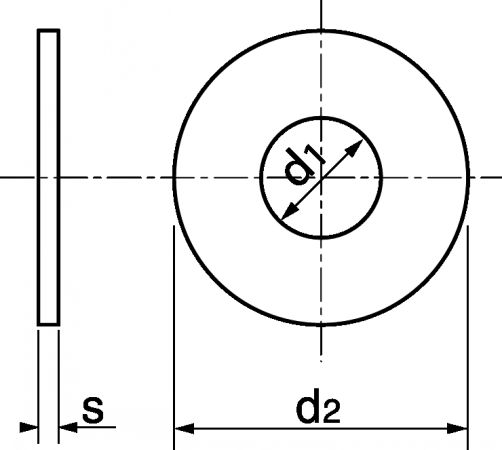

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 931103

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 931103-3 931104-4 931105-5 931106-6 931108-8 931110-10 931112-12 931114-14 931116-16 931118-18 931120-20 931122-22 931124-24 931127-27 931130-30 931133-33 931136-36

+

d (mm) --------- Tout 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36

d1 (mm) ----------- Tout 3,4 4,5 5,5 6,6 8,6 10,8 13,3 15,3 17,3 19,3 21,3 23,3 25,3 28,3 31,4 34,6 37,6

d2 (mm) ----------- Tout 12 14 16 18 22 27 32 36 40 45 50 55 60 65 70 75 80

s (mm) --------- Tout 0,8 1 1,2 1,5 2 2,5 3 4 5

D

NC

931103-3

3

3,4

12

0,8

D

NC

931104-4

4

4,5

14

0,8

D

NC

931105-5

5

5,5

16

1

D

NC

931106-6

6

6,6

18

1,2

D

NC

931108-8

8

8,6

22

1,5

D

NC

931110-10

10

10,8

27

2

D

NC

931112-12

12

13,3

32

2,5

D

NC

931114-14

14

15,3

36

2,5

D

NC

931116-16

16

17,3

40

3

D

NC

931118-18

18

19,3

45

3

D

NC

931120-20

20

21,3

50

3

D

NC

931122-22

22

23,3

55

3

D

NC

931124-24

24

25,3

60

4

NC

NC

931127-27

27

28,3

65

4

NC

NC

931130-30

30

31,4

70

4

NC

NC

931133-33

33

34,6

75

5

D

NC

931136-36

36

37,6

80

5

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
