RONDELLE PLATE LARGE LU RONDELLE LARGE Inox A4 NFE 25513 L (Modèle : 9011)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A4 » RONDELLE PLATE LARGE LU RONDELLE LARGE Inox A4 NFE 25513 L (Modèle : 9011)

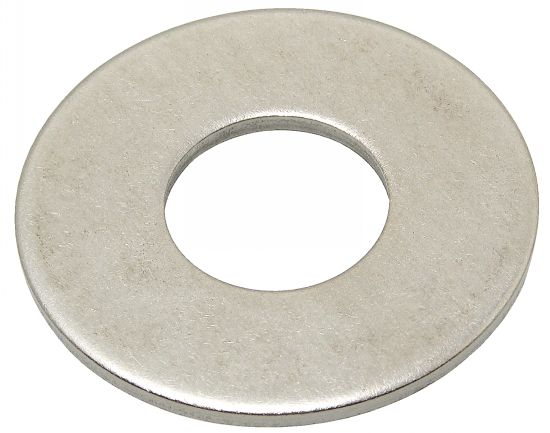

Photos

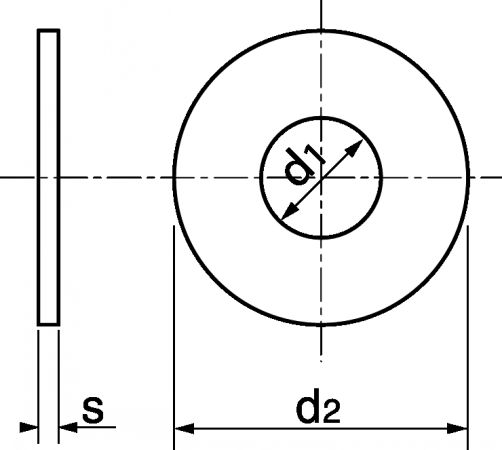

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 901103

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D

Prix * --------- Tout NC

Ref ---- Tout 901103-3 901104-4 901105-5 901106-6 901108-8 901110-10 901112-12 901114-14 901116-16 901118-18 901120-20 901122-22 901124-24 901127-27 901130-30

+

d (mm) --------- Tout 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30

d1 (mm) ----------- Tout 3,4 4,5 5,5 6,6 8,6 10,8 13,3 15,3 17,3 19,3 21,3 23,3 25,3 28,3 31,4

d2 (mm) ----------- Tout 12 14 16 18 22 27 32 36 40 45 50 55 60 65 70

s (mm) --------- Tout 0,8 1 1,2 1,5 2 2,5 3 4

D

NC

901103-3

3

3,4

12

0,8

D

NC

901104-4

4

4,5

14

0,8

D

NC

901105-5

5

5,5

16

1

D

NC

901106-6

6

6,6

18

1,2

D

NC

901108-8

8

8,6

22

1,5

D

NC

901110-10

10

10,8

27

2

D

NC

901112-12

12

13,3

32

2,5

D

NC

901114-14

14

15,3

36

2,5

D

NC

901116-16

16

17,3

40

3

D

NC

901118-18

18

19,3

45

3

D

NC

901120-20

20

21,3

50

3

D

NC

901122-22

22

23,3

55

3

D

NC

901124-24

24

25,3

60

4

D

NC

901127-27

27

28,3

65

4

D

NC

901130-30

30

31,4

70

4

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
