RONDELLE PLATE MOYENNE MU RONDELLE MOYENNE Inox A2 NFE 25513 M (Modèle : 9310)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A2 » RONDELLE PLATE MOYENNE MU RONDELLE MOYENNE Inox A2 NFE 25513 M (Modèle : 9310)

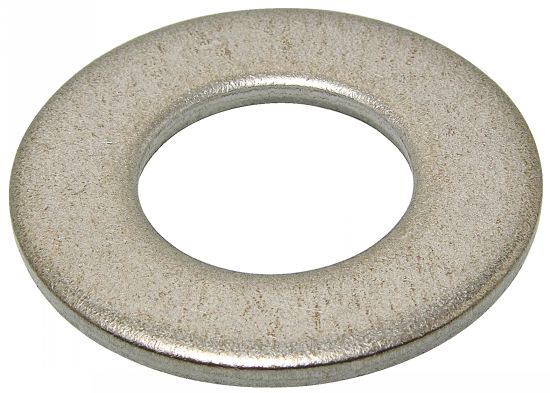

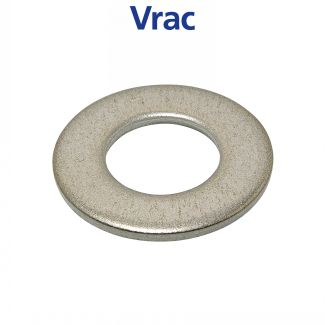

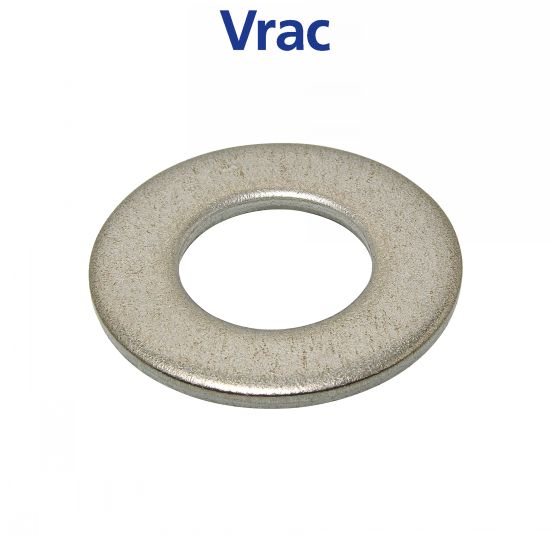

Photos

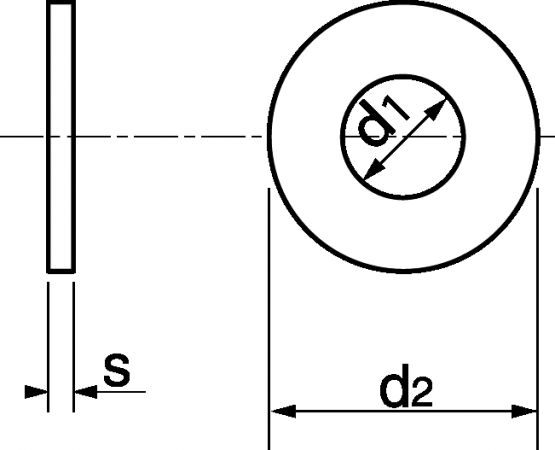

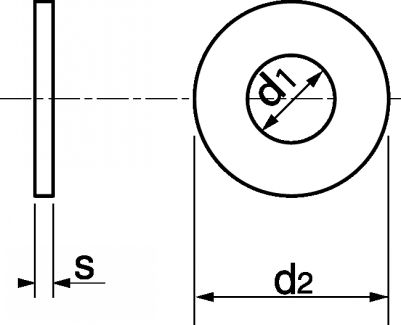

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 931002

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 931002-2 931025-2,5 931003-3 931004-4 931005-5 931006-6 931008-8 931010-10 931012-12 931014-14 931016-16 931018-18 931020-20 931022-22 931024-24 931027-27 931030-30 931033-33 931036-36 931039-39

+

d (mm) --------- Tout 2 2,5 3 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 39

d1 (mm) ----------- Tout 2,2 2,7 3,4 4,5 5,5 6,6 8,6 10,8 13,3 15,3 17,3 19,3 21,3 23,3 25,3 28,3 31,4 34,6 37,6 40,6

d2 (mm) ----------- Tout 5,5 7 8 10 12 14 18 22 27 30 32 36 40 45 50 55 60 65 70 75

s (mm) --------- Tout 0,5 0,8 1 1,2 1,5 2 2,5 3 4 5 6

D

NC

931002-2

2

2,2

5,5

0,5

NC

NC

931025-2,5

2,5

2,7

7

0,5

D

NC

931003-3

3

3,4

8

0,8

D

NC

931004-4

4

4,5

10

0,8

D

NC

931005-5

5

5,5

12

1

D

NC

931006-6

6

6,6

14

1,2

D

NC

931008-8

8

8,6

18

1,5

D

NC

931010-10

10

10,8

22

2

D

NC

931012-12

12

13,3

27

2,5

D

NC

931014-14

14

15,3

30

2,5

D

NC

931016-16

16

17,3

32

3

D

NC

931018-18

18

19,3

36

3

NC

NC

931020-20

20

21,3

40

3

D

NC

931022-22

22

23,3

45

3

D

NC

931024-24

24

25,3

50

4

D

NC

931027-27

27

28,3

55

4

D

NC

931030-30

30

31,4

60

4

NC

NC

931033-33

33

34,6

65

5

NC

NC

931036-36

36

37,6

70

5

D

NC

931039-39

39

40,6

75

6

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
