VIS À MÉTAUX TÊTE FRAISÉE SIX PANS CREUX VIS MÉTAUX TFHC ALUMINIUM P60 FINITION AOI (ANODISÉ INCOLORE) ALU DIN 7991 (Modèle : 9748)

Accueil » ACCES RAPIDE » Visserie Vrac » Vis aluminium » VIS À MÉTAUX TÊTE FRAISÉE SIX PANS CREUX VIS MÉTAUX TFHC ALUMINIUM P60 FINITION AOI (ANODISÉ INCOLORE) ALU DIN 7991 (Modèle : 9748)

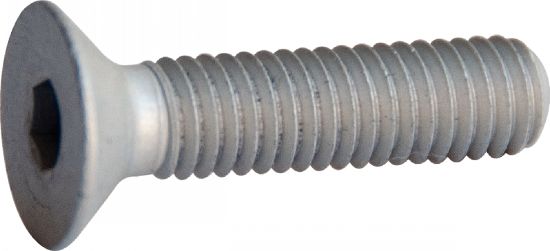

Photos

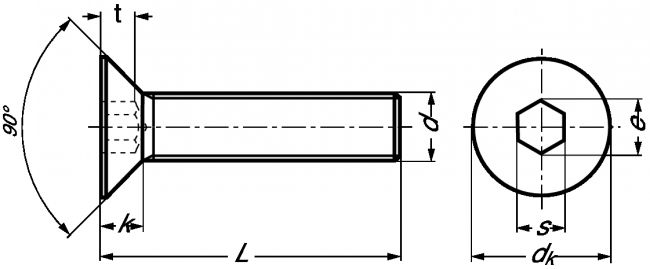

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 974801

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout NC D

Prix * --------- Tout NC

Ref ---- Tout 974803-3X12 974804-3X16 974812-4X10 974833-5X20 974850-6X10 974854-6X25 974873-8X20 974814-4X16 974801-3X8

+

d (mm) --------- Tout 3 4 5 6 8

L (mm) --------- Tout 12 16 10 20 25 8

dk (mm) ----------- Tout 6 8 10 12 16

k (mm) --------- Tout 1,7 2,3 2,8 3,3 4,4

s (mm) --------- Tout 2 2,5 3 4 5

t (mm) --------- Tout 1,2 1,8 2,3 2,5 3,5

NC

NC

974803-3X12

3

12

6

1,7

2

1,2

NC

NC

974804-3X16

3

16

6

1,7

2

1,2

NC

NC

974812-4X10

4

10

8

2,3

2,5

1,8

D

NC

974833-5X20

5

20

10

2,8

3

2,3

NC

NC

974850-6X10

6

10

12

3,3

4

2,5

D

NC

974854-6X25

6

25

12

3,3

4

2,5

D

NC

974873-8X20

8

20

16

4,4

5

3,5

D

NC

974814-4X16

4

16

8

2,3

2,5

1,8

NC

NC

974801-3X8

3

8

6

1,7

2

1,2

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
