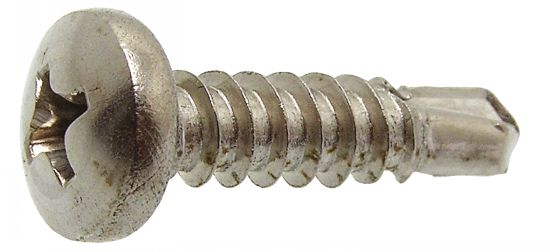

VIS TÔLE AUTOPERCEUSE TÊTE CYLINDRIQUE PHILLIPS VIS TÔLE AUTOPERCEUSE TC PH Inox A2 DIN 7504 M (Modèle : 9205)

Accueil » Vrac- Visserie Accastillage » Vis à tôle et vis autoperceuses » Vis à tôle Inox A2 » VIS TÔLE AUTOPERCEUSE TÊTE CYLINDRIQUE PHILLIPS VIS TÔLE AUTOPERCEUSE TC PH Inox A2 DIN 7504 M (Modèle : 9205)

Photos

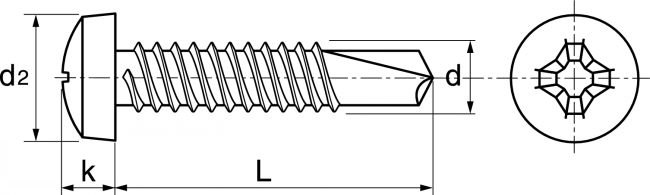

Dessins techniques

Existe en gamme libre service

EXEMPLE DE COMMANDE :

Référence 920510-3,5X13

Informations

ATTENTION PERCE UNIQUEMENT L'ALUMINIUM JUSQU' A 2MM D'EPAISSEUR

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 920510-3,5X13 920511-3,5X16 920512-3,5X19 920513-3,5X25 920514-3,5X32 920515-3,5X38 920518-3,9X13 920519-3,9X16 920520-3,9X19 920521-3,9X25 920522-3,9X32 920523-3,9X38 920528-4,2X13 920529-4,2X16 920530-4,2X19 920531-4,2X25 920532-4,2X32 920533-4,2X38 920540-4,8X13 920541-4,8X16 920542-4,8X19 920543-4,8X25 920544-4,8X32 920545-4,8X38 920546-4,8X50 920547-4,8X60 920548-4,8X70 920549-4,8X80

+

d (mm) --------- Tout 3,5 3,9 4,2 4,8

L (mm) --------- Tout 13 16 19 25 32 38 50 60 70 80

d2 (mm) ----------- Tout 6,9 7,5 8,2 9,5

k (mm) --------- Tout 2,6 2,8 3,05 3,55

emp.n° ----------- Tout 2 3

D

NC

920510-3,5X13

3,5

13

6,9

2,6

2

D

NC

920511-3,5X16

3,5

16

6,9

2,6

2

D

NC

920512-3,5X19

3,5

19

6,9

2,6

2

D

NC

920513-3,5X25

3,5

25

6,9

2,6

2

NC

NC

920514-3,5X32

3,5

32

6,9

2,6

2

NC

NC

920515-3,5X38

3,5

38

6,9

2,6

2

D

NC

920518-3,9X13

3,9

13

7,5

2,8

2

D

NC

920519-3,9X16

3,9

16

7,5

2,8

2

D

NC

920520-3,9X19

3,9

19

7,5

2,8

2

D

NC

920521-3,9X25

3,9

25

7,5

2,8

2

D

NC

920522-3,9X32

3,9

32

7,5

2,8

2

NC

NC

920523-3,9X38

3,9

38

7,5

2,8

2

D

NC

920528-4,2X13

4,2

13

8,2

3,05

2

D

NC

920529-4,2X16

4,2

16

8,2

3,05

2

D

NC

920530-4,2X19

4,2

19

8,2

3,05

2

D

NC

920531-4,2X25

4,2

25

8,2

3,05

2

D

NC

920532-4,2X32

4,2

32

8,2

3,05

2

D

NC

920533-4,2X38

4,2

38

8,2

3,05

2

D

NC

920540-4,8X13

4,8

13

9,5

3,55

3

D

NC

920541-4,8X16

4,8

16

9,5

3,55

3

D

NC

920542-4,8X19

4,8

19

9,5

3,55

3

D

NC

920543-4,8X25

4,8

25

9,5

3,55

3

D

NC

920544-4,8X32

4,8

32

9,5

3,55

3

D

NC

920545-4,8X38

4,8

38

9,5

3,55

3

D

NC

920546-4,8X50

4,8

50

9,5

3,55

3

D

NC

920547-4,8X60

4,8

60

9,5

3,55

3

D

NC

920548-4,8X70

4,8

70

9,5

3,55

3

D

NC

920549-4,8X80

4,8

80

9,5

3,55

3

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
